TrimbleからGISデータ収集のために、新しい高精度GPS受信機が発売されました。
GPS Pathfinder® Pro XT™及アンテナ、バッテリ一体型のコンパクトで軽量な高性能GPS受信機です。

精度
ProXT、XH共に Everest ™マルチパス除去機能により、障害物などによるノイズを軽減し、高い精度を保持します。またSBAS内蔵で、静止衛星からの無償のリアルタイム補正情報を受信※することでサブメーター精度の位置データが得られます。

ProXHはH-Star™　TechnologyでPathfinder OfficeまたはGPS Analyst等のプロセシングツールで後処理を行うことにより、サブフット精度（30cm以下）の精度を供給します。オプションの2周波アンテナZephyr™を使用すれば更に精度が向上します。

Bluetoothによるワイアレス通信
ProXT、XHにはBluetoothが内蔵されています。これによりワイアレス通信が可能になり、フィールドでのケーブルによるストレスが軽減されます。
また、受信機をベルトに取り付けることのできるベルトクリップにより受信機を意識せずにフィールドでの移動が可能になります。

フィールドワークに最適。12時間連続使用可
ProXT、XHはIP67仕様の優れた防塵・防水機能を持ち、耐環境性に優れています。
また内蔵の大容量リチウムイオンバッテリは12時間の連続使用を可能にしました。一日の仕事をバッテリ残量を気にすることなくできるようになります。






オプション
ProXT、XHはNMEA0183メッセージ及びトリンブルフォーマットTSIP出力に対応し、様々な条件下でのデータ収集に柔軟に対応します。
TerraSyncやArcPad+GPS Correctをデータコレクタに選択すれば、Pathfinder OfficeまたはGPS Analystによるプロセシング（後処理）で精度を更に向上させることも可能です。
ProXHではプロセシングツールを使用することで更に精度をサブフット精度にまで向上させることができます。

　特長

　
  • アンテナ・受信機・バッテリ一体型オールインワン 　
  • 軽量530gで持ち運びしやすいコンパクトタイプ。 　
  • Bluetoothにより、PDAなどのコントローラーとのワイアレス通信が可能 　
  • IP67仕様の防塵・防水性で厳しい環境下でのフィールドワークにも有効 　
  • 内蔵SBAS（WAAS、EGNOS、MSAS）によるリアルタイム補正情報（無償）でサブメーター精度を実現 　
  • 連続使用12時間可能なリチウムイオンバッテリ 　
  • ProXH H-Star Technologyによりサブフット精度（30cm）の位置精度が可能。 　
  • 専用コントローラーソフトGPS Controllerによる設定が可能

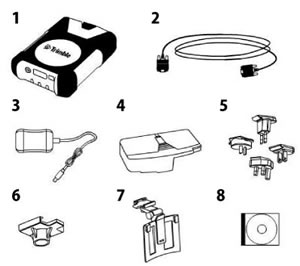

    　標準構成（ProXT/XH共通）

    1. ProXT/XH
    2. ヌルモデムケーブル
    3. 充電器
    4. リチウムイオンバッテリ
    5. 国際規格アダプタキット
    6. 5/8スクリュースレッドマウントアダプタ
    7. ベルトクリップ
    8. Software and Getting Startet Guide

    　オプション

    　オプション　モバイルソフトウェア 　オプション　後処理オプション
    TerraSync
    品質の高いGISデータを提供するフィールドソフトウェア


    ArcPad 7
    基本的なGIS機能を備えたモバイルGISソフトウェア。GPSを接続してリアルタイムでデータ取得が可能。


    GPS Correct
    ArcPad上でPathfinderの設定やPathfinderOfficeやGPSAnalystで後処理が可能なデータを出力。
    Pathfindr Office
    高機能GPSデータ処理ソフトウェア。電子基準点等のデータを使用して後処理が可能。

    GPS Analyst
    ArcGIS上で動作する高機能GPSデータ処理ソフトウェア。電子基準点等のデータを使用して後処理が可能。

    GPS Correctによる後処理の流れ>>詳細（PDF）

    　ハードウェア
    GeoBeacon™
    マッピング用GPS受信機にリアルタイムにDGPS補正情報を供給。
    Zephyr Antenna Kit
    Pro XH対応の二周波アンテナ



    　仕様

    仕様
    寸法 10.6 cm × 4.0 cm × 14.6 cm
    重量 0.53 kg (1.16 lb) 電池を含む
    消費電力 低消費(GPS未動作)　　　　　　　　 0.8 ワット
    通常(GPS動作中) 　　　　　　　　　 1.0 ワット
    高消費(GPS・バックライト動作中) 1.6 ワット
    バッテリー性能 高速充電型リチウムイオンバッテリー(12.6ワット時）
    耐環境性能 動作温度範囲　-20 ℃ 〜 +60℃（-4℃F〜+140℃F）
    保管温度範囲　-30℃〜 +85℃（-4℃F〜+140℃F）
    湿度100% 完全密封
    ケースIP 67　標準､防滴・防塵､
    耐衝撃､耐振動
    通信
    通信性能 RS232C　Dsub9Pin
    Bluetooth　2NMEA/TSIP シリアルポート
    インターフェイス パワーボタン、3LED
    GPS
    チャンネル ProXT：12チャンネル
    ProXH：12チャンネル（L1及びL2）
    内蔵DGPSソース SBAS
    出力間隔 1Hz
    コールドスタート所要時間 30秒（通常）
    出力プロトコル TSIP、NMEA（GGA、VTG、GLL、GSA、ZDA、GSV、RMC）
    精度
    　 Pro XH ProXT
    H-Star 内蔵アンテナ 30cm -
    H-Star Zheyrアンテナ 20cm -
    コードポストプロセス サブメーター サブメーター
    リアルタイム補正
    （SBAS、RTCMインプット）     		サブメーター サブメーター
