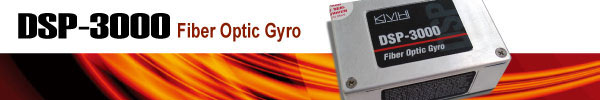

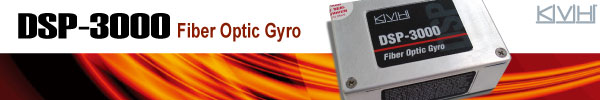

DSP-3000シリーズはKVH社のE-coreシリーズにより培われた、光ファイバ回路に特有の簡潔さと信頼性、および新技術であるデジタルシグナル処理（DSP）電子技術の集大成として生み出された光ファイバジャイロ(FOG)です。DSP-3000にはデジタルモデル3機種とアナログモデル1機種が用意されていますので用途に合わせて最適な機種が選択できます。
DSP電子技術がスケールファクタとバイアスの温度に対する安定性、スケールファクタの直線性、電源投入時の安定性、最大入力レートの拡大などの重要な性能の飛躍的な向上を可能にしました。合わせて、アナログ信号処理の制限、温度に敏感なドリフトと回転誤差の制限を克服しました。DSP-3000の極めて低いノイズ、クロス軸エラーの無検出、衝撃や振動に対する強固さは様々な産業分野の要求を満たしています。
DSP-3000は低価格の内蔵ユニットとして、GPS内蔵慣性測量装置、姿勢方位検出装置など様々なシステムを可能にします。
光ファイバジャイロDSP-3000はコストパフォーマンスの新しい標準を確立します。
|
DSP-3000
|
02-1222-01
|
デジタル100Hz Asynchronous
|
RS232C
|
|
02-1222-02
|
デジタル1000Hz Synchronous
|
TTL (3.072MHz同期方式)
|
|
02-1222-03
|
+/-2 VDC（differential）
3 dB BW（200Hz）
45°Phase shift（100Hz）
|
アナログ
|
|
02-1222-04
|
デジタル1000Hz master Synchronous
|
TTL (3.072MHz同期方式)
|
|
02-1222-07
|
デジタル1000Hz Asynchronous
|
RS232C
|
|
|
DSP-3100
|
|
1000Hz Asynchronous
|
RS422
|
|
|
DSP-3400
|
|
1000Hz Synchronous
|
RS422
|
|
|
|
32-0780
|
専用データ電源ケーブル
|
ケーブル長 33cm
|
|
|
|
|
|
|
1軸Digital
|
1軸Analog
|
|
最大入力範囲
|
Digital±375°/s
|
±100°/s
|
|
Bias安定性
|
1°/h1σ室温
|
3°/h1σ室温
|
|
データ更新レート
|
100Hz･1000Hz
|
100Hz
|
|
ドリフト
|
4°/hr/√Hz
0.0667°/√hr
|
6°/hr/√Hz
0.1°/√hr
|
|
モード
|
Rate
Incremental Angle
Integrated Angle
|
Rate
|
|
サイズ
|
88.9mm×58.4mm×33mm
|
88.9mm×58.4mm×33mm
|
|
重量
|
0.27Kg
|
0.27Kg
|
|
電源
|
5V、3W
|
5V、3W
|
|
|
Rate/ 角速度（Deg/Sec）
|
： 回転速度を＋／−で出力
|
|
|
|
Incremental Angle/ 相対変位角（Deg）
|
： 最後の出力からの回転角を＋／−で出力
|
|
|
|
Integrated Angle/ 360°内装（Deg）
|
： 任意方向を0°とし回転角を一周360°で出力
|
|
|
|
R
|
： Rateモード（デフォルト）に設定します。
|
ログサンプル
|
|
|
|
A
|
： Incremental Angleモードに設定します。
|
ログサンプル
|
|
|
|
P
|
： Integrated Angleモードに設定します。
|
ログサンプル
|
|
|
|
Z
|
： Integrated Angleモードで現在の方向を0°方向に設定します。
|
|
|
※ログサンプルダウンロード方法：リンクにマウスカーソルをあて、右クリックします。対象をファイルにダウンロードを選択します。
当社では、評価用のDSP-5000（DSP-3000の旧モデル）デモ機を用意しています。またご希望があれば、1週間の無料貸出を行います。
|
|
|
|
1軸Digital
|
|
最大入力範囲
|
±500°/s
|
|
Bias安定性
|
1°/h1σ室温
|
|
データ更新レート
|
100Hz
|
|
モード
|
Rate
Incremental Angle
Integrated Angle
|
|
デモ機の構成
・DSP-5000本体
・5VACアダプタ
・パソコン用DSUB9M付RS232C接続ケーブル
（ケーブル長1.5m)
・コマンド送信用ソフトウェア
|
|
|
※
| デモ機は使用規定を遵守して頂けることが条件です。
機器への実装、指定の電源以外の使用は禁止します。
|
