トップ > 製品情報 > GPSコンパス > ssV-102
ssV-102はシリーズ最小最軽量、最廉価のGPSコンパスです。使用用途に応じた取り付けスタイルが可能です。またティンバーテックオプションBTBの追加で、ケーブルレスでのBluetooth通信が可能になります。コンパクトさを生かしたモバイルGPSコンパスとしての用途に道を開きました。
開発中のアンドロイド・スマートフォン対応ソフトAZ Plusを利用すれば、設置と同時に方位を測定できます。
|
|
|

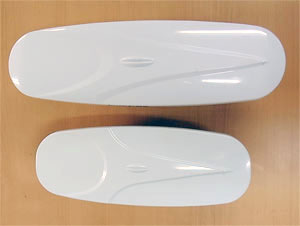

―V100とのサイズ比較
上：ssV-100
下：ssV-102
|
特徴
・ 幅40cm、重さ980gで小型軽量
・ 進行方向精度0.75度
・ ディファレンシャル補正時の位置精度は1m（95％）
・ データ出力標準10Hz（オプション20Hz）
・ 回頭速度90°/秒まで対応
・ 方位補助デバイスとして傾斜計とジャイロを標準搭載

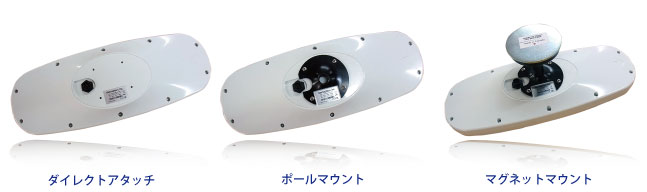

オプション
本体のみ（ダイレクアタッチ）に下記のオプションを選択して追加します。
・ポールマウント ：5/8インチ・メスネジで測量ポールなどに取り付け可能です。
・マグネットマウントキット ：ポールマウントに取り付けます。
・データ電源ケーブル（15m）
ティンバーテックオプション

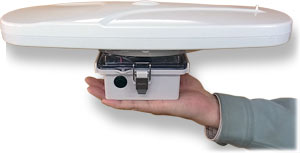

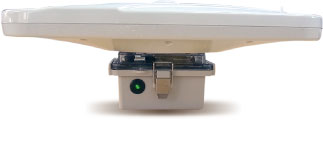

本体にBTBキットを追加するとssV-102 BT として、Bluetooth・単三乾電池8本で約2時間の連続測定が可能です。
スマートフォン対応ソフトウェアAZ Plus
ssV-102 BT用の方位表示ソフトウェアです。
仕様・機能
 GPSセンサー仕様
|
|
|
|
受信機タイプ
|
L1、C/Aコード搬送波スムージング
|
|
|
|
チャンネル
|
12チャンネル×2（SBAS使用時10チャンネル×2）
|
|
|
|
更新レート
|
標準10Hz、オプション20Hz
|
|
|
|
水平精度
|
DGPS時 ＜1m（95%）
単独測位SA無時 ＜2.5m（95％）
|
|
|
|
方位精度
|
0.75°rms
|
|
|
|
ピッチ/ロール精度
|
1.5°rms
|
|
|
|
回頭率
|
最大90°/秒
|
|
|
|
コールドスタート
|
60秒
|
|
|
|
ウォームスタート
|
20秒
|
|
|
|
ホットスタート
|
1秒
|
|
|
環境
|
|
|
|
|
動作温度
|
-30°〜 +70°
|
|
|
|
保管温度
|
-40°〜 +85°
|
|
|
|
湿度
|
95%（結露無きこと）
|
|
|
通信
|
|
|
|
シリアルポート
|
×2（全2重 RS232) |
|
|
|
ボーレート
|
4800〜115200 bps
|
|
|
|
データプロトコル
|
NMEA 0183、NMEA 2000、独自バイナリ
|
|
|
|
補正情報プロトコル
|
RTCM SC-104
|
|
|
電源
|
|
|
|
入力電圧
|
10〜36 VDC
|
|
|
|
消費電力
|
3W
|
|
|
|
消費電流
|
250mA（12V動作時）
|
|
|
|
極性反転防止機能
|
有
|
|
|
外観
|
|
|
|
サイズ
|
40.5 cm L x 15.0 cm W x 6.4 cm H
|
|
|
|
重量
|
980 g
|
|
|
|
電源/データコネクタ
|
12ピン LTW
|
|
|
補助装置
|
|
|
|
ジャイロ
|
1°以下の方位補間（GPS方位が取得できない場合、単軸ジャイロにより3分間方位を補間）
|
|
|
|
傾斜計
|
方位検出の初期化時間短縮に利用
|
|
|
|
|
