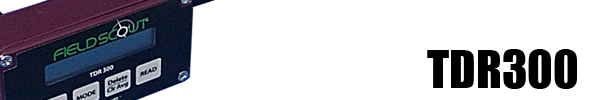

TDR300はTDR方式（Time-domain reflectometry）を採用した土壌水分計です。
TDR方式に基づく測定
FIELD SCOUT TDR300は先端部のプローブ間に電磁波を流し、その反射時間を測定することで土壌の誘電率を求め、そこから含水率を求めるTDR方式を採用しています。
TDR方式を採用することでよりスピーディに多くのデータを正確に測定することが可能です。
プローブはユーザーが求める測定深により12cmまたは20cmから選択できます。
内蔵ロガー
FIELD SCOUT TDR300はロガーを内蔵しています。
測定したデータは自動的にログされ、必要の無いデータはその場で削除することも可能です。
ログされたデータは付属のソフトウェアを使用して、PCにダウンロードすることもできます。
またGPS/DGPSと接続することにより、位置情報と土壌水分データを同期することができます。
付属ソフトウェア FIELD SCOUT TDR300Software
付属のソフトウェアでは単位（inchまたはmm.）、タイムゾーンの設定、GPS同期設定、プローブの長さなど、内蔵ロガーの設定を行うことができます。
また付属のソフトウェアを使用することにより、PCにデータをテキスト形式として簡単にダウンロードできます。

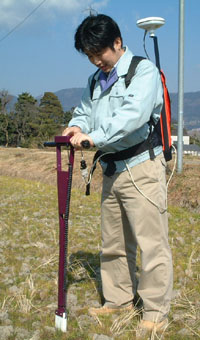

フィールドワークに最適な形状
TDR300は軽量で持ちやすく貫入しやすい形状で、データを多くスピーディに簡単に計測することができます。
またTDR300の操作は4つのボタンとディスプレイでわかりやすい構成になっています。
|
製品仕様
|
分解能
|
1%
|
|
精度
|
±3.0%（但し誘電率2dSm-1以下)
|
|
測定範囲
|
0％〜飽和（50％）
|
|
バッテリ
|
4AAA アルカリバッテリ
|
|
約12ヶ月
|
|
内臓ロガー
|
GPS無し･･･3,250ログ
|
|
GPS有り・・・1,350ログ
|
|
ディスプレイ
|
16文字、2行表示
|
|
形状
|
10.5 cm × 7 cm × 1.8 cm
|
|
重量
|
1.4 kg (3lb) 電池を含む
|
|
土壌水分計FIELDSCOUT TDR300 with GISシステム

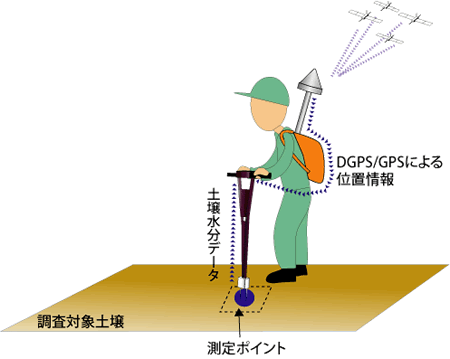

TDR300とDGPS/GPS受信機との接続
TDR300はDGPS/GPSと接続できるインターフェイスを備えており、オプションのDGPS/GPSケーブルを購入することでDGPS/GPS受信機と接続することができます。
DGPS/GPS受信機と接続する事により、 土壌水分計データを取得する際に、一緒にDGPS/GPS受信機からの位置情報が付加され、内蔵のデータロガーに保存されます。
付属のソフトウェアを使用し、DGPS/GPS受信データが入ってこない場合は土壌水分データをログしないなどの設定を行うことも可能です。
データをダウンロードする
現場で測定されたデータは付属のケーブルを使用してPCにダウンロードすることが可能です。
データはテキスト形式で保存されます。

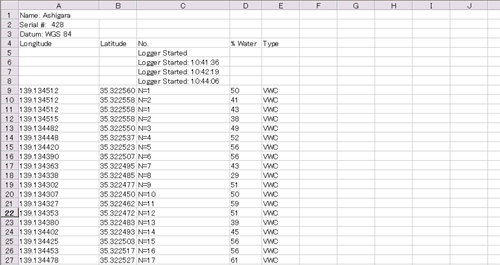

位置情報とともに保存された水分データの一例をCSVで保存したもの
GISへの展開
PCにダウンロードしたデータはCSV形式のテキストファイルであるため、GISソフトウェアに展開するためには「シェープコンバーター」を使用してシェープファイルに変換します。
シェープファイルに変換した土壌水分データは点情報であるため、GISソフトウェア上ではポイントデータとして表示されます。
ここで「点での情報を面的にわかりやすく表示したい」または「測点間の土壌水分を推定したい」といった場合には内挿処理を行う必要があります。

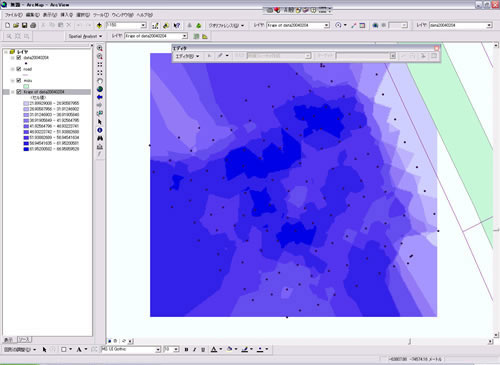

ArcGISではエクステンションの「SpatialAnalysit」を使用することで簡単に点情報を面に展開することが可能です。
土壌水分ポイントデータのレイヤに含まれている土壌含水率のフィールドを指定して内挿処理を行うことで、ラスタ形式の面情報に展開されます。
|
